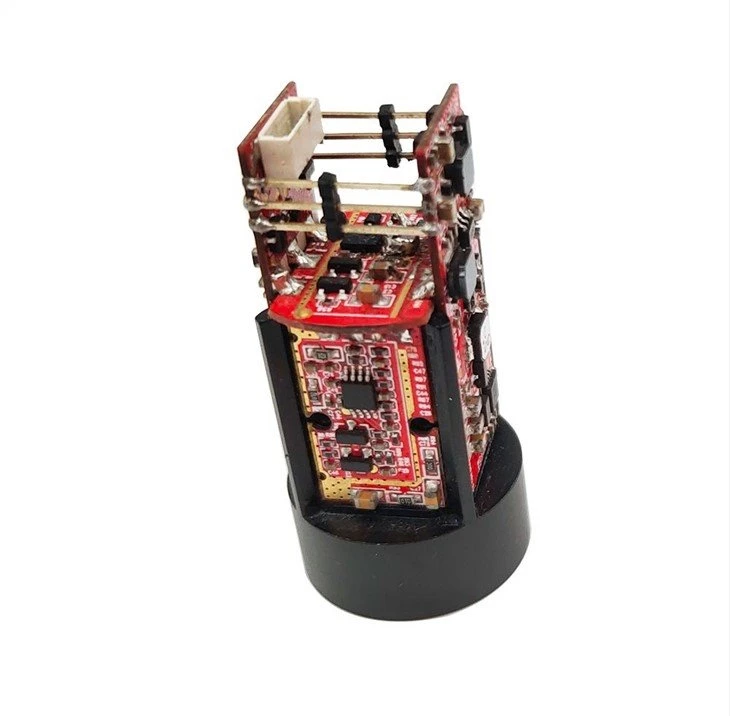

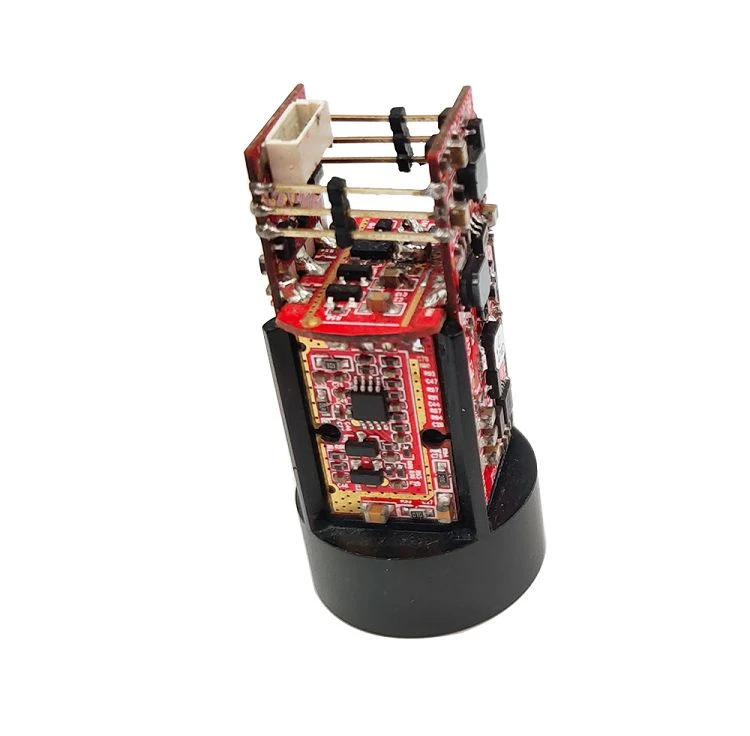

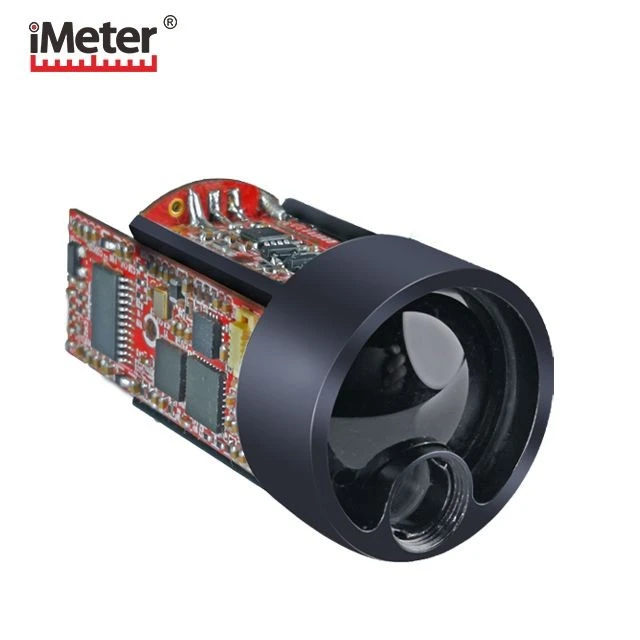

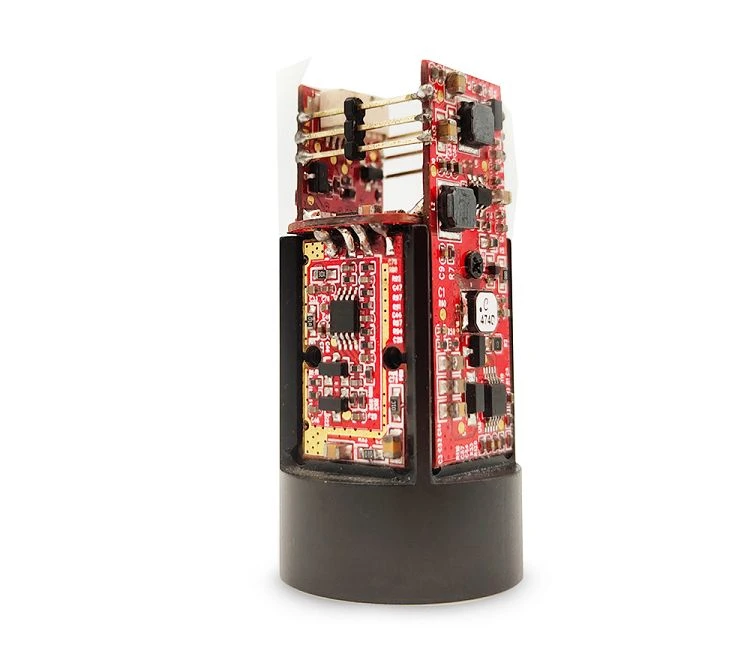

Modul majhnega laserskega iskalca
Razpon proizvodov, opredeljen pod naslednjimi pogoji:
1) Merilni cilj je z zmerno reaktivnostjo, kot so gradbene stene.
2) Izmerjeni objekt je navpičen z lasersko smerjo emisije.
3) Vreme je sončno, vendar ne neposredno sončno svetlobo.
Za boljšo meritev je predlagano, da se izdelek namesti na stativ, ko ciljate na oddaljene predmete, tako da se zmanjša trema stroja med merjenjem.
Tehnični kazalniki | Parameter učinkovitosti delovanja | Parameter učinkovitosti delovanja |
Tehnični kazalniki funkcije D | Tehnični kazalniki funkcije H/AH/V | |
Polje aplikacije | Brezpilotni/ varnostni/ sweeper/ Zaznavanje prometa | Enojni valj/ dvojni valj |
Emisijska apertura | 6mm | 6mm |
Sprejemna apertura | 17mm(75%) | 17mm(75%) |
Razpon razpona (zgradbe) | 0.15m~10/20/30/100/200m | 5m~600/1200/1500/3000m |
Natančnost razpona (zgradba) | ±3cm | <400m ±1m;="">400m ±0,4% |
Razpon pogostnosti | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Vrsta prikaza | - | OLED/LCD |
Laserski tip | 905nm | 905nm |
Napajalna napetost | 3.3~5V | 3.3~5V |
Komunikacijski vmesnik | Standardno kot TTL (druga izdelana po meri) | Standardno kot TTL (druga izdelana po meri) |
teža | približno 20±1 | približno 20±10 |
vodoodporna raven | IP67 | IP67 |
Odpornost na udarce | 800G/ms (10 krat/s) | 800G/ms (10 krat/s) |

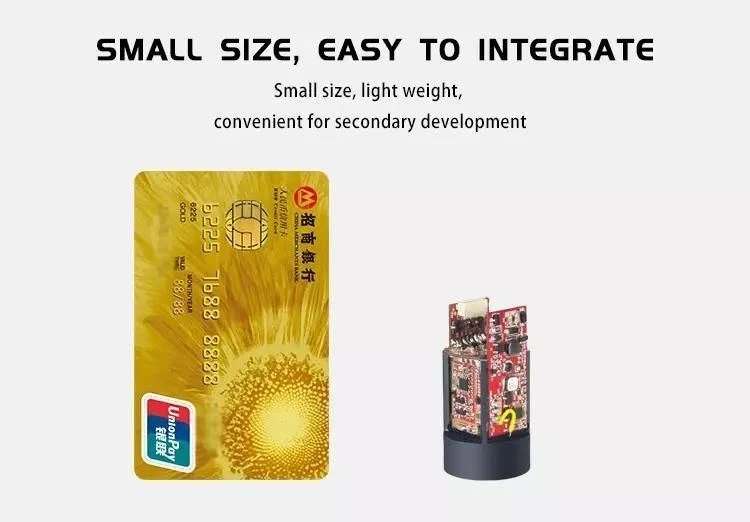

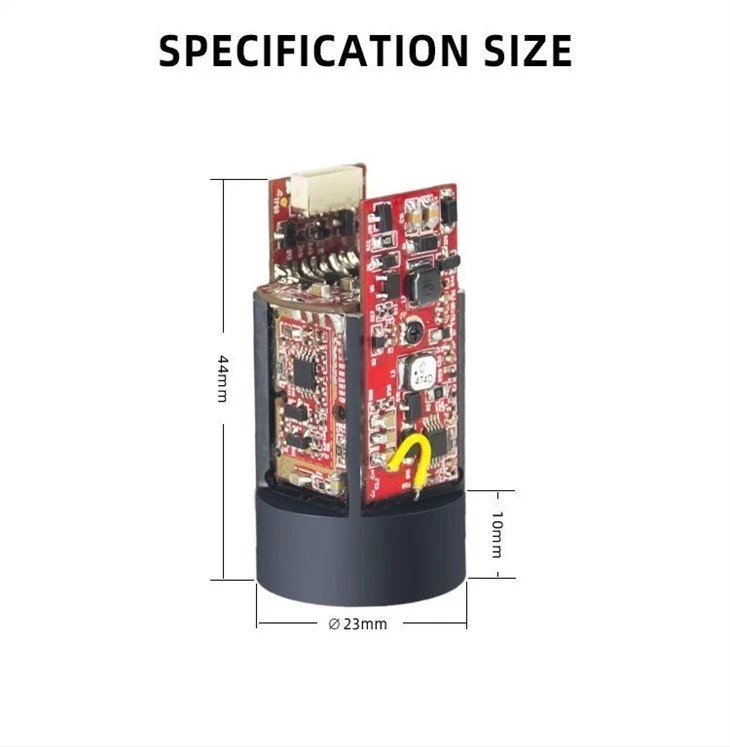

velikost | ¢23 x44mm | ¢23 x44mm |
Delovna temperatura | -20°C~50°C | -20°C~50°C |
Baud stopnja | 9600/ 115200/ 230400 (neobvezno) | 9600/115200bps |
Odpadki električne energije | 0,8 w (stanje pripravljenosti), 1W (merjenje) | 0.8w (stanje pripravljenosti), 1W (merjenje) |
Modul za razpon lahko hitro in natančno zagotovi merjenje razdalje za glavni kontrolni sistem;

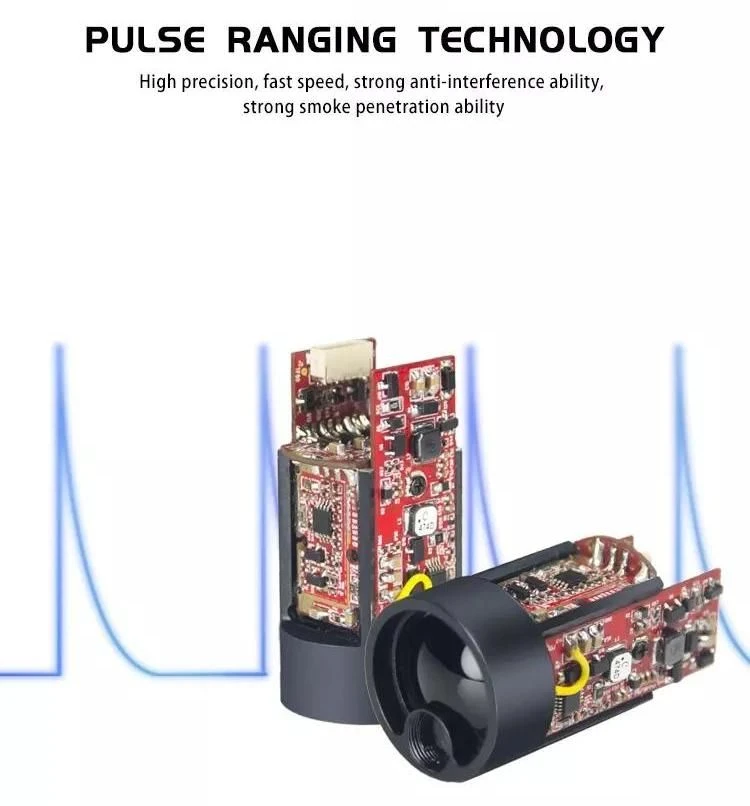

Ta modul uporablja 905nm polprevodni laser, razpon ločljivosti je 0,1m. Natančnost razpona je 1m, najdajša izvidnica pa 2 km; s TTL vmesnikom (lahko komunicira neposredno z MCU), lahko komunicira tudi s SERIJSKO VRATA RS232 prek adapterja (zahteva kabel za prenos podatkov); zagotavlja tudi programsko opremo za preskuse v zgornjem delu računalnika, komunikacijski protokol nabora navodil, priročno za sekundarni razvoj strank, izgradnjo lastnega merilnega sistema obsega; je visoka integracija, majhna poraba energije, senzor lahkega razpona.

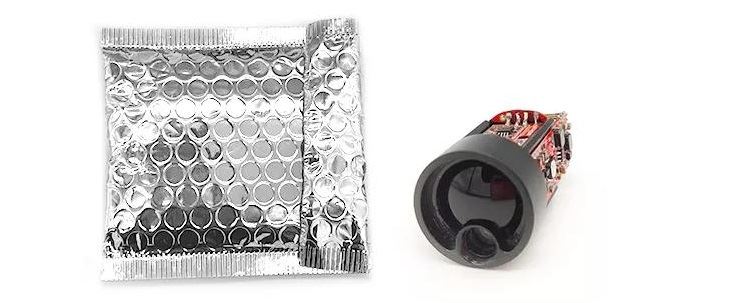

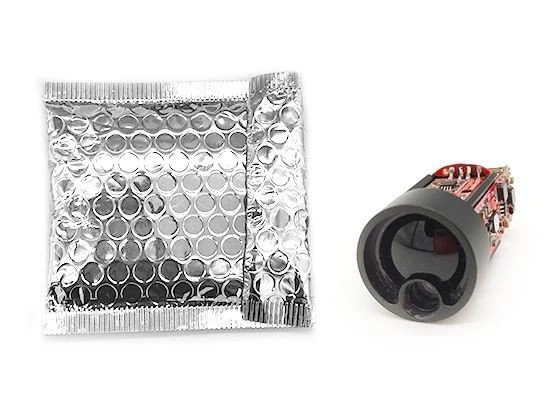

O pakiranju:
* Anti-statična plastična vrečka*1
* Podpora prilagojena embalaža
* Če morate ladjo v razsutem stanju, nudimo šok odporno okolju prijazne valovite škatle.
Merilni vidiki
Dejavniki, ki vplivajo na obsežne zmogljivosti
1) Ciljna odbojnost: Na splošno, višja ciljna odbojnost predmeta, boljša je razpon sposobnosti. na primer, za zmerni ciljni odbojni objekt je obseg izmerjenja 600M in lahko do 800M za objekt visoke ciljne odbojnosti, lahko pa je le 300M za nizko ciljno odbojnost 1. Sposobnost drugih predmetov je lahko enaka. ( Morda ni mogoče meriti cilja, ki komaj lahko ustvari difazo odsev, kot je vodna površina.)
2) Ciljna oblika: Ko je cilj premlad ali neeen, se bosta zmogljivost razpona in domet, ki ustreza hitrosti, zmanjšala.
3) Merilni kot: Merilna sposobnost bi bila boljša, če bi bil izmerjeni objekt navpično usmerjen v smeri laserske emisije, višja je hitrost odziva v razponu, nasprotno, se zmanjšata razpoznavnost in hitrost odziva; Možno je, da obseg izvidov ne more izpolnjevati zmožnosti, določene v priročniku, pod določenimi ekstremnimi pogoji.
4) Okoljski dejavnik: okoljski dejavniki, vključno z intenzivnostjo sonca, koncentracijo vodne pare v zraku in suspendiranimi delci, odstopanjem od kota sončne svetlobe itd.(kot so dež, megla, sneg, megla, megla itd.)
